产品特点
|
|
○
|
新概念控制继电器插座！
|
|
|
—无螺丝使用的新类型，弹簧笼式接线端子。
|
|
○
|

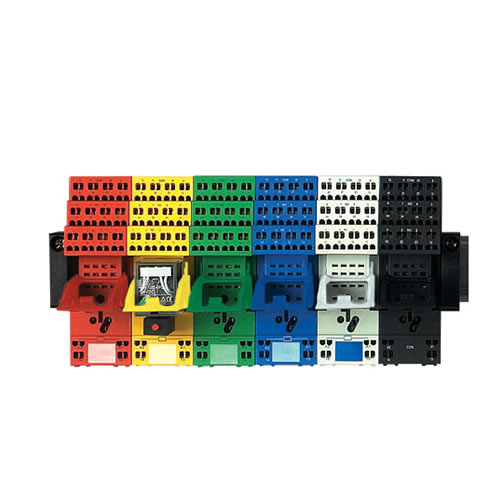

六种外观颜色
|
|
|
—用于控制盘内多列安装时功能区分，便于检测维护，防止接线错误。
—使控制盘美观化，时尚化。
|
|
○
|
每个端子设置2个电线连接孔
|
|
|
—用于公共接线端子时极其便捷（符合欧洲CE标准）。
|
|
○
|
继电器拆卸工具和挂钩一体化设计，牢固稳定，拆装方便快捷。
|
|
○
|
可选配LED指示灯模块和浪涌吸收抑制模块。
|
|
○
|
获得CE认证，获得UL, c-UL认证。
|
|
■
|
技术规格
|
|
|
|
类型
|
控制端和触点端分割式；14脚；DIN35mm导轨/表面安装
|
|
额定容量
|
7A @300VAC
|
|
电线规格
|
多股绞合线：0.2~1.25mm2/24-16AWG
单股实心线：0.2~1.5mm2/24-16AWG
|
|
适用线径
|
Max. Φ3.15mm
|
|
端子形式
|
免螺丝弹簧端子
|
|
绝缘电阻
|
100MΩ @500VDC
|
|
介质耐压
|
2500VAC @1Min
|
|
材料
|
外壳：PA66-G20 UL94-V0；接触片：磷合金铜；弹簧：SUS
|
|
适用产品
|
HR705-4P，505-4P，TTM-4
|
|
外观颜色
|
R红, G绿, Y黄, B蓝, W白, K黑
|
|
|
|
